최종 프로젝트 인프라 구축④-배포환경 구성

Posted Updated
By Kaebal Kim
18 min read
최종 프로젝트 인프라 구축④-배포환경 구성

젠킨스와 로컬 쿠버 연동

개요

minikube 클라스터 설치가 완료되었으니, 이제 젠킨스로 이곳에 배포하는 환경을 만들어 보겠다.

젠킨스 컨테이너 설치

우선은 혹시 모를 SELinux 오류 방지를 위해

1
2
3
4
5

getenforce
# Enforcing
setenforce 0
getenforce
# Permissive

잠시 꺼두겠다.

podman파일 만들기

젠킨스 서버도 Rocky Linux 8이니까 podman으로 젠킨스 컨테이너를 설치해 주겠다.

그냥 공개되어 있는 젠킨스 이미지를 받아도 되겠지만… 아래 젠킨스파일 단계를 위해 이미지를 커스텀해줘야 한다.

1
2
3
4
5
6
7
8
9
10
11

FROM jenkins/jenkins:lts-jdk17

USER root

RUN apt-get update && \
    apt-get install -y --no-install-recommends \
    openssh-client \
    rsync && \
    rm -rf /var/lib/apt/lists/*

USER jenkins

컨테이너 파일을 만들어 봤다.

요지는 공개되어 있는 jenkins:lts-jdk17를 가져다, 거기에 openssh-client와 rsync 패키를 추가해준다는 것이다.

아무튼 이 파일을 Containerfile로 저장한 다음

1

podman build -t my-jenkins .

my-jenkins 이라는 이름으로 빌드해 주자.

이미지 작동

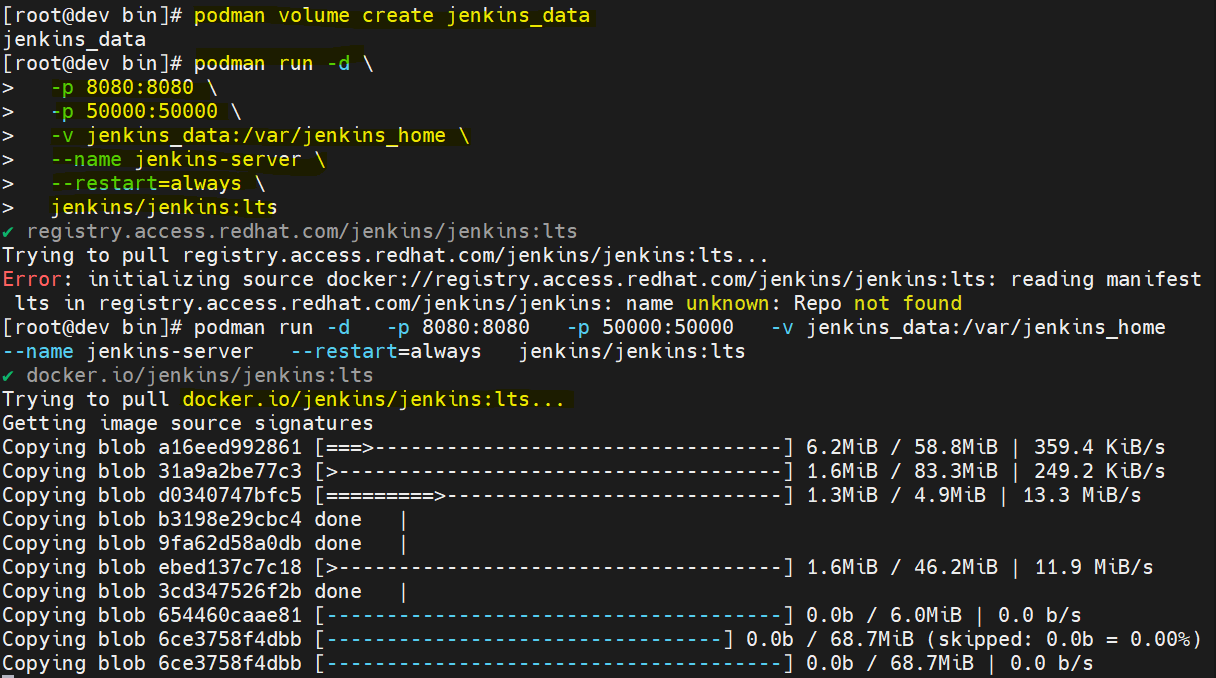

do6-img1

우선 컨테이너가 재시작돼도 초기화되지 않게 볼륨을 만들어 주고

1

sudo podman volume create jenkins_data

podman run은 위 사진처럼 하지 말고

1

systemctl enable podman.socket

을 먼저 해준 다음에(호스트의 podman을 컨테이너와 연결하는 소켓 활성화)

1
2
3
4
5
6
7
8

sudo podman run -d \
  -p 8080:8080 \
  -p 50000:50000 \
  -v jenkins_data:/var/jenkins_home \
  -v /run/podman/podman.sock:/var/run/docker.sock \
  --name jenkins-server \
  --restart=always \
  my-jenkins

이렇게 해주자. 위 사진과의 차이는
-v /run/podman/podman.sock:/var/run/docker.sock \이랑
my-jenkins 이 추가된 것인데,

-v /run/…은 쉽게 말해 컨테이너에서 docker 명령어 수행할 때 podman을 docker로 속이겠다라는 말이다.
(소켓을 통해, 지난 시간에 말하지 못했는데 docker와 podman은 호환된다)

젠킨스 구성

젠킨스 초기 설정은 예전 포스트처럼 하면 되는데,

그때랑 다른 점이 몇 개 있다. 우선 플러그인 설치 부분인데

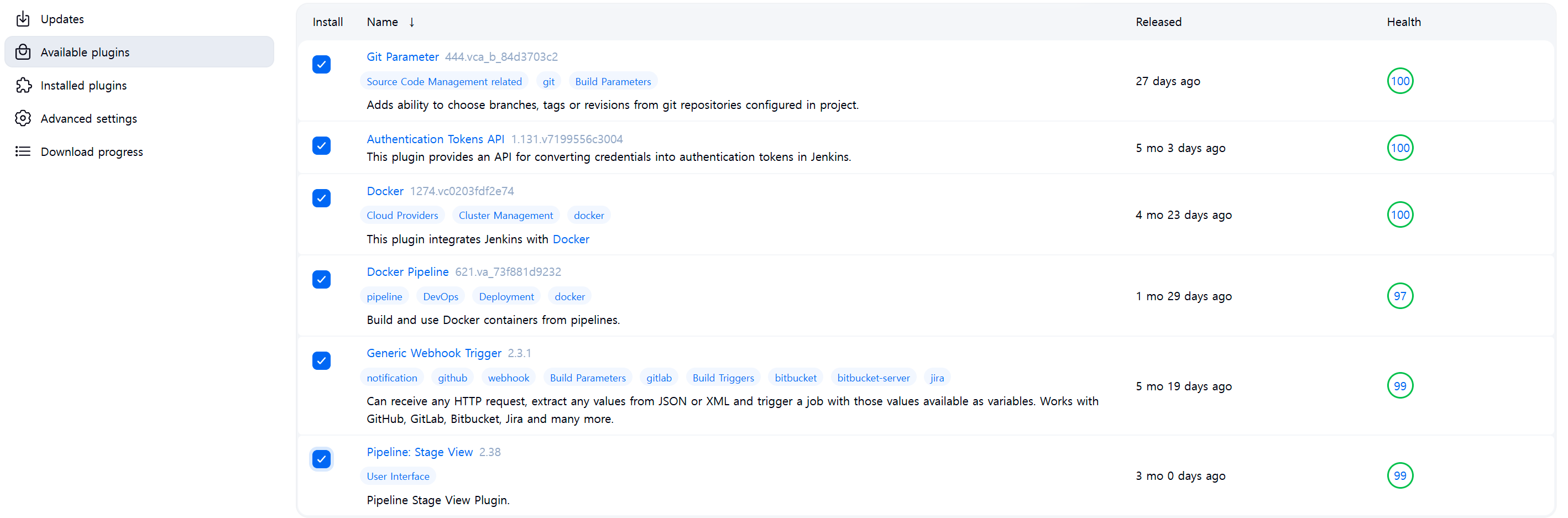

do6-img2

사진에 나와있는 플러그인 말고도

  • ssh agent

이것을 추가로 설치해줘야 한다. 이유는 뒤의 젠킨스 파일에서…

그리고, 젠킨스 호스트PC(즉 192.168.56.101)에서

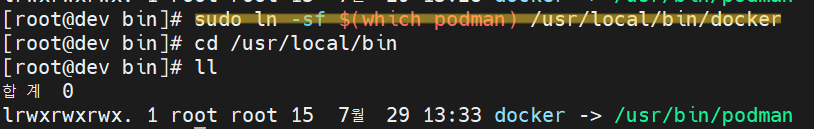

do6-img3

1

sudo ln -sf $(which podman) /usr/local/bin/docker

이렇게 podman 위치(which podman, 위치여서 which네!)를 /usr/local/bin/docker로 연결시키는 심볼릭 링크(바로가기) 하나를 만들어 준다.

이거는 아까 말했듯이, 소켓 연결로 인해 컨테이너에서 docker 명령어를 수행할 때 호스트의 podman 명령어를 대신 사용하는데,

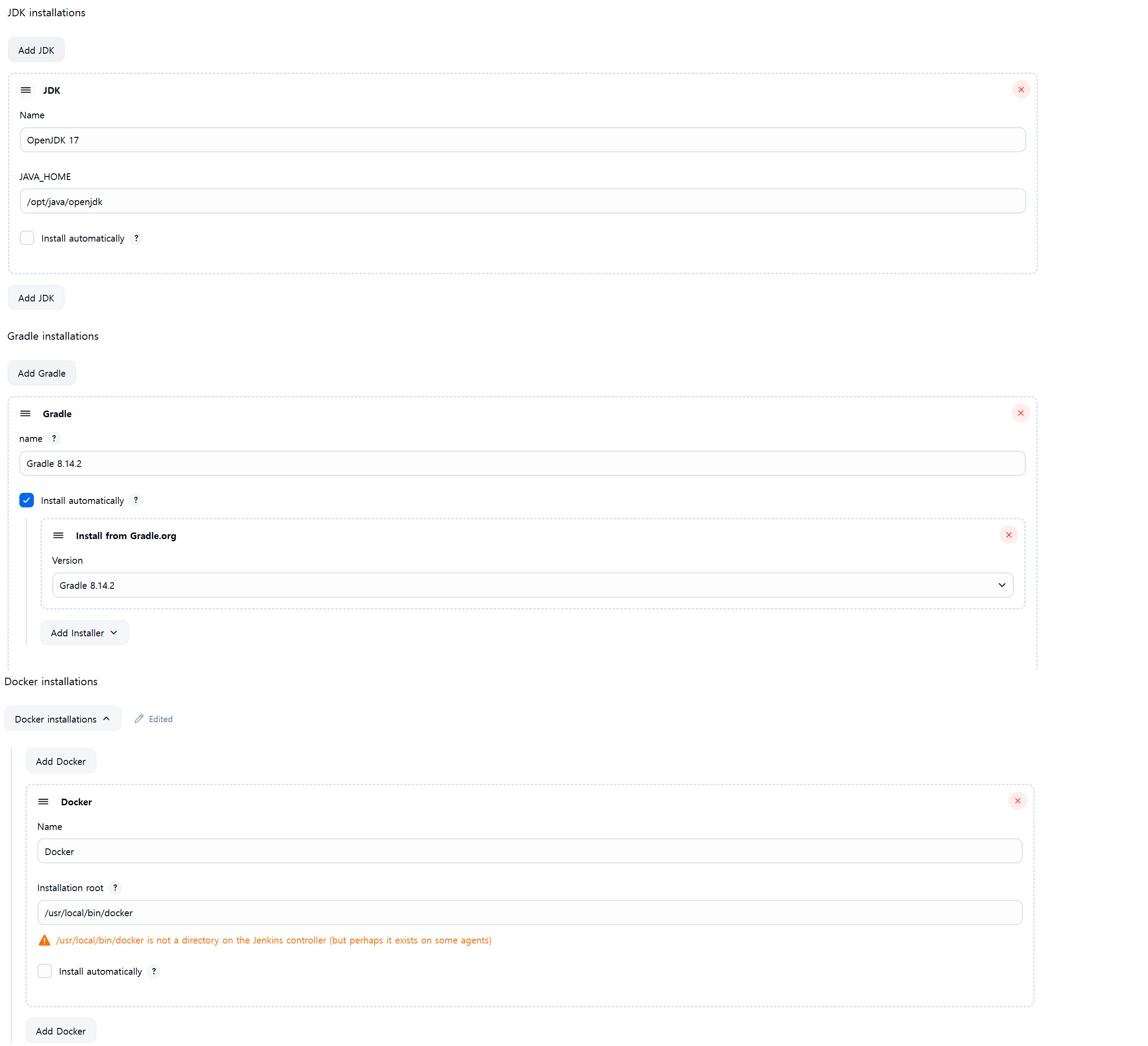

do6-img4

여기 Tools 설정의 Docker 항목에서 실행 경로를 지정해줘야 하기 때문이다. 따라서 docker의 installation root에 /usr/local/bin/docker로 설정해 주면 된다.

젠킨스와 minikube 연동

이제, 젠킨스와 minikube를 연결해줘야 하는데, 젠킨스 호스트(192.168.56.101)에서

1
2
3
4

podman exec -it -u root jenkins-server /bin/bash
su - jenkins
ssh-keygen -t rsa
ssh-copy-id (클러스터서버 아이디)@192.168.56.100

jenkins 컨테이너에 접속해 jenkins 아이디로 minikube 서버에 ssh 키를 만들어 복사해 준다.

이러면 젠킨스 컨테이너는 이제 minikube 서버에 아이디 없이 접속할 수 있다!

그 다음에는 반대로 minikube를 젠킨스랑 연동시키면 되는데,

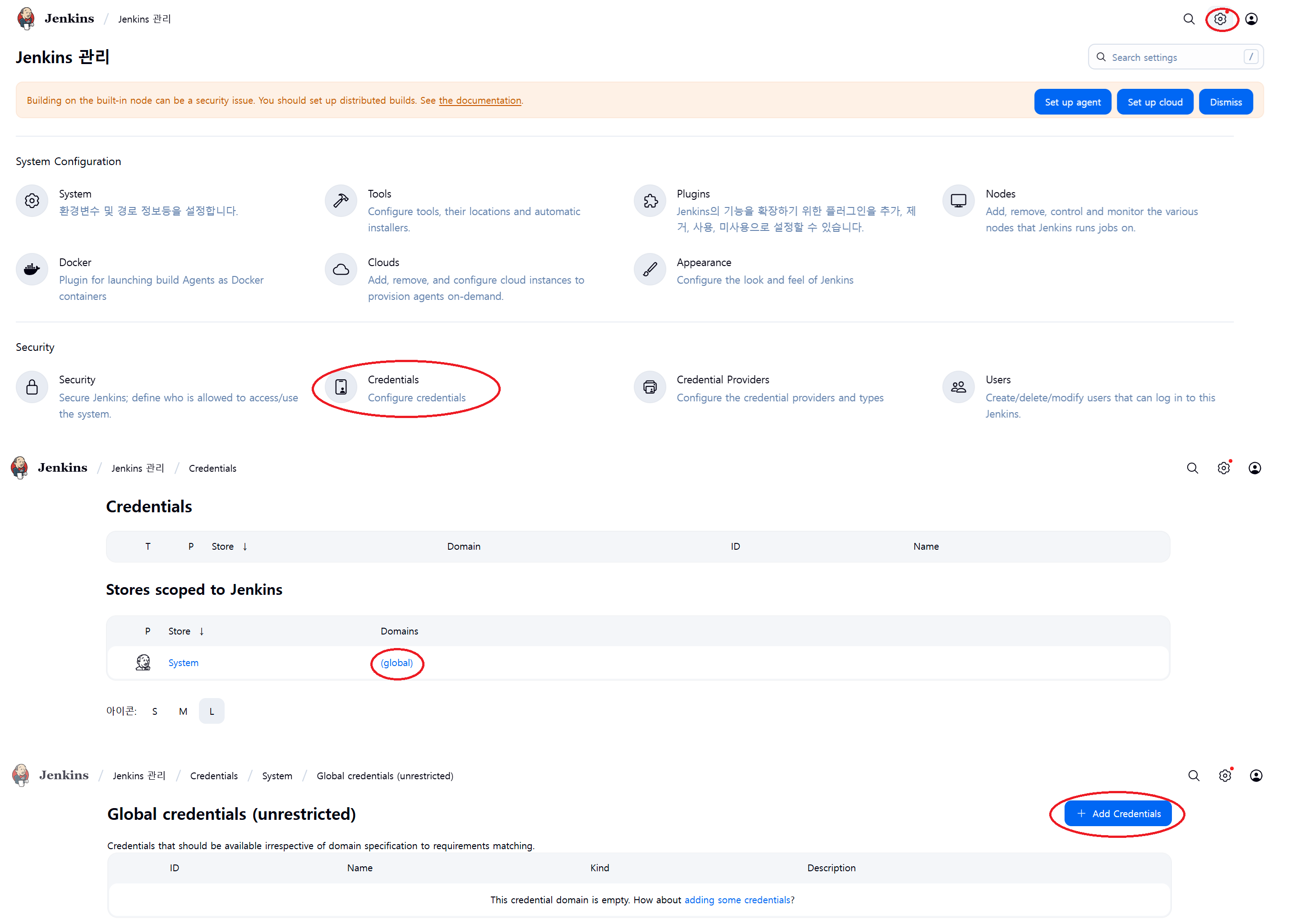

do6-img6

젠킨스 설정→Credentials→global→Add Credential 한 다음

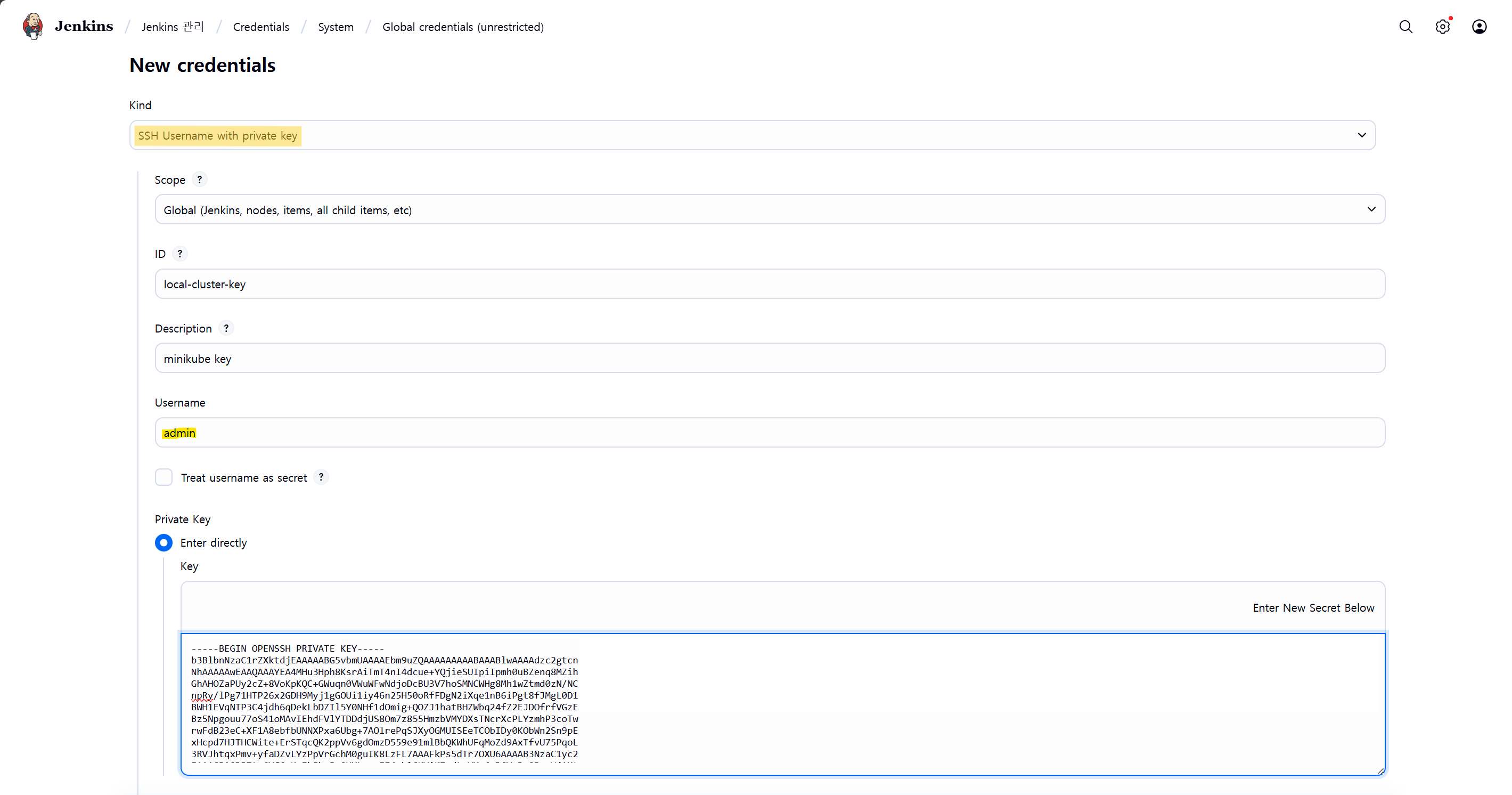

do6-img7

위 사진처럼 Kind에 SSH Username with private key,
Username에 minikube 사용자 아이디,
Private Key에 Enter directly를 체크하고
아까 컨테이너에서 생성한 rsa_key 내용(cat /var/jenkins_home/.ssh/id_rsa)을 그대로 넣어주면 된다.
(주의할 점이 양 끝에 공백이나 개행이 있으면 안돼요!)

이 크리덴션의 이름을 잘 기억해두자…젠킨스파일 만들 때 필요하다!

젠킨스파일 만들기

1
2
3
4
5
6
7
8
9
10
11
12
13

package com.my_project.backend.controller;

import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
public class TestController {

    @GetMapping("/test")
    public String Test() {
        return "Hello Asset!";
    }
}

이렇게 간단한 api를 구현한 스프링부트 서비스를 만들었다.

application.yaml은 아래와 같다.

1
2
3
4
5

spring:
    application:
        name: backend_test
server:
    port: 8080


```java
tasks.register('getAppName') {
	doLast {
		println "${rootProject.name}" }
}
tasks.register('getAppVersion') {
	doLast {
		println "${project.version}" }
}

이 두 줄을 추가해준 다음, 서비스 루트에 k8s 폴더를 만들어

*deployment.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

apiVersion: apps/v1
kind: Deployment
metadata:
  name: backend-test-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      app: backend-test
  template:
    metadata:
      labels:
        app: backend-test
    spec:
      containers:
      - name: backend-test
        image: localhost/backend_test:0.0.1 # build.gradle에 있는 getAppName:getAppVersion 과 동일하게
        # Minikube 내부에 이미지를 직접 빌드하므로 외부 레포에서 이미지를 가져오지 않도록
        imagePullPolicy: Never
        ports:
        - containerPort: 8080

(여기서 spec-containers-image 이름을
localhost/(application.yaml의 spring:application:name 명):(build.gradle의 version 명)
이렇게 지정해줘야 한다. 그 이유는 나중에)

service.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13

apiVersion: v1
kind: Service
metadata:
  name: backend-test-service
spec:
  selector:
    app: backend-test
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 8080
      nodePort: 30008
  type: NodePort

(spec: selector: app 명을 위 deployment의 app 명과 동일하게,
port 및 targetPort는 application.yaml의 port와 동일하게,
nodePort는 30000-32767 범위 내에서 아무거나, 없어도 자동으로 설정)

이 두 파일을 작성해준 다음, Containerfile을 프로젝트 루트에 생성해 준다.

1
2
3
4
5

FROM amazoncorretto:17
VOLUME /app
EXPOSE 8080
COPY build/libs/*.jar /app.jar
ENTRYPOINT ["java", "-Djava.security.egd=file:/dev/./urandom", "-jar", "app.jar"]

컨테이너파일 설명

  • FROM amazoncorretto:17 amazoncorretto:17(jdk17의 변종) 이미지를 기반으로
  • VOLUME /app /app 디렉토리를 컨테이너 볼륨으로 설정하고
  • EXPOSE 8080 8080 포트를 사용해
  • COPY build/libs/*.jar /app.jar 빌드된 jar 파일을 컨테이너의 /app.jar로 복사하고 ENTRYPOINT ["java", "-Djava.security.egd=file:/dev/./urandom", "-jar", "app.jar"] 컨테이너를 실행할 때 이 명령어들을 실행한다

다시 젠킨스파일 만들기

드디어 Jenkinsfile을 마찬가지로 프로젝트 루트에 생성해 준다.

#!/usr/bin/env groovy
def APP_NAME
def APP_VERSION
def DOCKER_IMAGE_NAME

pipeline {
    agent any

    environment {
        KUBE_IP = '192.168.56.100'
        KUBE_USER = 'admin'
        KUBE_SSH_KEY_ID = 'local-cluster-key' // 젠킨스 global credential key
    }

    tools {
        gradle 'Gradle 8.14.2' // 젠킨스 Tools의 Gradle 이름
        jdk 'OpenJDK 17' // 젠킨스 Tools의 JDK 이름
        dockerTool 'Docker' // 젠킨스 Tools의 Docker 이름
    }

    stages {
        stage('Set Version') {
            steps {
                script {
                    APP_NAME = sh (
                            script: "gradle -q getAppName",
                            returnStdout: true
                    ).trim()
                    APP_VERSION = sh (
                            script: "gradle -q getAppVersion",
                            returnStdout: true
                    ).trim()

                    DOCKER_IMAGE_NAME = "${APP_NAME}:${APP_VERSION}"

                    sh "echo IMAGE_NAME is ${APP_NAME}"
                    sh "echo IMAGE_VERSION is ${APP_VERSION}"
                    sh "echo DOCKER_IMAGE_NAME is ${DOCKER_IMAGE_NAME}"
                }
            }
        }

        stage('Checkout Dev Branch') {
            steps {
                // Git에서 dev 브랜치의 코드를 가져옵니다.
                checkout scm
            }
        }

        stage('Build Spring Boot App') {
            steps {
                // gradlew 권한부여
                sh 'chmod +x gradlew'
                // 디버그
                sh 'ls -al src/main/resources/'
                sh 'cat src/main/resources/application.yaml'
                // Gradlew로 빌드
                sh './gradlew clean build'
            }
        }

        stage('Copy Artifacts to Minikube') {
            steps {
                sshagent(credentials: [KUBE_SSH_KEY_ID]) {
                    sh """
                        ssh -o StrictHostKeyChecking=no ${KUBE_USER}@${KUBE_IP} 'mkdir -p ~/app'
                        rsync -avz --delete --exclude '.git/' ./ ${KUBE_USER}@${KUBE_IP}:~/app/
                    """
                }
            }
        }

        stage('Remote Podman Build & K8s Deploy') {
            steps {
                sshagent(credentials: [KUBE_SSH_KEY_ID]) {
                    withKubeConfig([credentialsId: KUBE_CONFIG_ID]) {
                        script {
                            def remoteBuildScript = """
                                cd ~/app
                                podman build -t ${DOCKER_IMAGE_NAME} .
                                kubectl apply -f k8s/
                                kubectl rollout restart deployment/backend-test-deployment
                            """

                            sh """
                                ssh -o StrictHostKeyChecking=no ${KUBE_USER}@${KUBE_IP} '${remoteBuildScript}'
                            """
                        }
                    }
                }
            }
        }
    }
}

젠킨스파일 설명

본 배포 프로세스는 이미지 레지스트리를 거치지 않고 바로 이미지를 만들어 쿠버에 집어넣는 방식이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

def APP_NAME
def APP_VERSION
def DOCKER_IMAGE_NAME

pipeline {
    agent any

    environment {
        KUBE_IP = '192.168.56.100'
        KUBE_USER = 'admin'
        KUBE_SSH_KEY_ID = 'local-cluster-key' // 젠킨스 global credential key 이름
    }

    tools {
        gradle 'Gradle 8.14.2' // 젠킨스 Tools의 Gradle 이름
        jdk 'OpenJDK 17' // 젠킨스 Tools의 JDK 이름
        dockerTool 'Docker' // 젠킨스 Tools의 Docker 이름
    }

    stages {
        stage('Set Version') {
            steps {
                script {
                    APP_NAME = sh (
                            script: "gradle -q getAppName",
                            returnStdout: true
                    ).trim()
                    APP_VERSION = sh (
                            script: "gradle -q getAppVersion",
                            returnStdout: true
                    ).trim()

                    DOCKER_IMAGE_NAME = "${APP_NAME}:${APP_VERSION}"

                    sh "echo IMAGE_NAME is ${APP_NAME}"
                    sh "echo IMAGE_VERSION is ${APP_VERSION}"
                    sh "echo DOCKER_IMAGE_NAME is ${DOCKER_IMAGE_NAME}"
                }
            }
        }

이 부분은 빌드 사전설정을 진행한다. 쿠버서버 접속을 위한 KUBE_* 변수들도 등록하는 것을 볼 수 있다.
KUBE_SSH_KEY_ID는 아까 젠킨스 크리덴션으로 등록한 키 이름으로~

APP_NAME과 APP_VERSION을 gradle -q 로 가져오는 것을 볼 수 있는데,
이것 때문에 아까 build.gradle에 tasks.register 두 개를 추가하라 한 것이다.

아무튼 이 두 개로 이미지 이름(DOCKER_IMAGE_NAME)도 만든다.
이 이미지 이름을 아까 deployment.yaml에 localhost/를 붙여 동일하게 입력해야 한다.
(앞에 localhost/를 붙이는 이유는 레포에 올리지 않기 때문)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

stage('Checkout Dev Branch') {
            steps {
                // Git에서 dev 브랜치의 코드를 가져옵니다.
                checkout scm
            }
        }

        stage('Build Spring Boot App') {
            steps {
                // gradlew 권한부여
                sh 'chmod +x gradlew'
                // Gradlew로 빌드
                sh './gradlew clean build'
            }
        }

여기는 젠킨스 파이프라인과 연결된 깃허브 레포에서 소스 코드를 가져와 자바 빌드하는 프로세스이다.

1
2
3
4
5
6
7
8
9
10

stage('Copy Artifacts to Minikube') {
            steps {
                sshagent(credentials: [KUBE_SSH_KEY_ID]) {
                    sh """
                        ssh -o StrictHostKeyChecking=no ${KUBE_USER}@${KUBE_IP} 'mkdir -p ~/app'
                        rsync -avz --delete --exclude '.git/' ./ ${KUBE_USER}@${KUBE_IP}:~/app/
                    """
                }
            }
        }

이 곳이 중요한데, 젠킨스 서버에서 쿠버 서버에 ssh 접속해서 ~/app 디렉토리를 만든 다음,
다시 돌아와 rsync를 통해 빌드된 자바파일을 쿠버 서버의 ~/app/으로 복사하는 과정이다.

컨테이너 레포지토리를 만들지 않을 것이기에 이미지 빌드도 쿠버서버에서 진행할 것이기 때문이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

stage('Remote Podman Build & K8s Deploy') {
            steps {
                sshagent(credentials: [KUBE_SSH_KEY_ID]) {
                    withKubeConfig([credentialsId: KUBE_CONFIG_ID]) {
                        script {
                            def remoteBuildScript = """
                                cd ~/app
                                podman build -t ${DOCKER_IMAGE_NAME} .
                                kubectl apply -f k8s/
                                kubectl rollout restart deployment/backend-test-deployment
                            """

                            sh """
                                ssh -o StrictHostKeyChecking=no ${KUBE_USER}@${KUBE_IP} '${remoteBuildScript}'
                            """
                        }
                    }
                }
            }
        }

마지막으로 쿠버서버에 원격 접속해서 이미지를 빌드하고,
쿠버 등록(프로젝트 k8s 폴더에 있는 deployment, service)까지 하는 곳이다.

sshagent(credentials: [KUBE_SSH_KEY_ID]) ssh 키 기반으로 원격 접속하기에 젠킨스가 비밀번호 없이도 원격 접속 할 수 있다!

만약 젠킨스에서 ssh agent 플러그인을 설치하지 않았으면, sshagent 명령어 실행이 안 된다.
위에서 ssh agent를 추가 설치하라는 것이 이 때문이다.

파이프라인 생성, 깃허브 웹훅 구축

이렇게 만든 프로젝트를 깃허브 레포지토리에 푸쉬 하고..

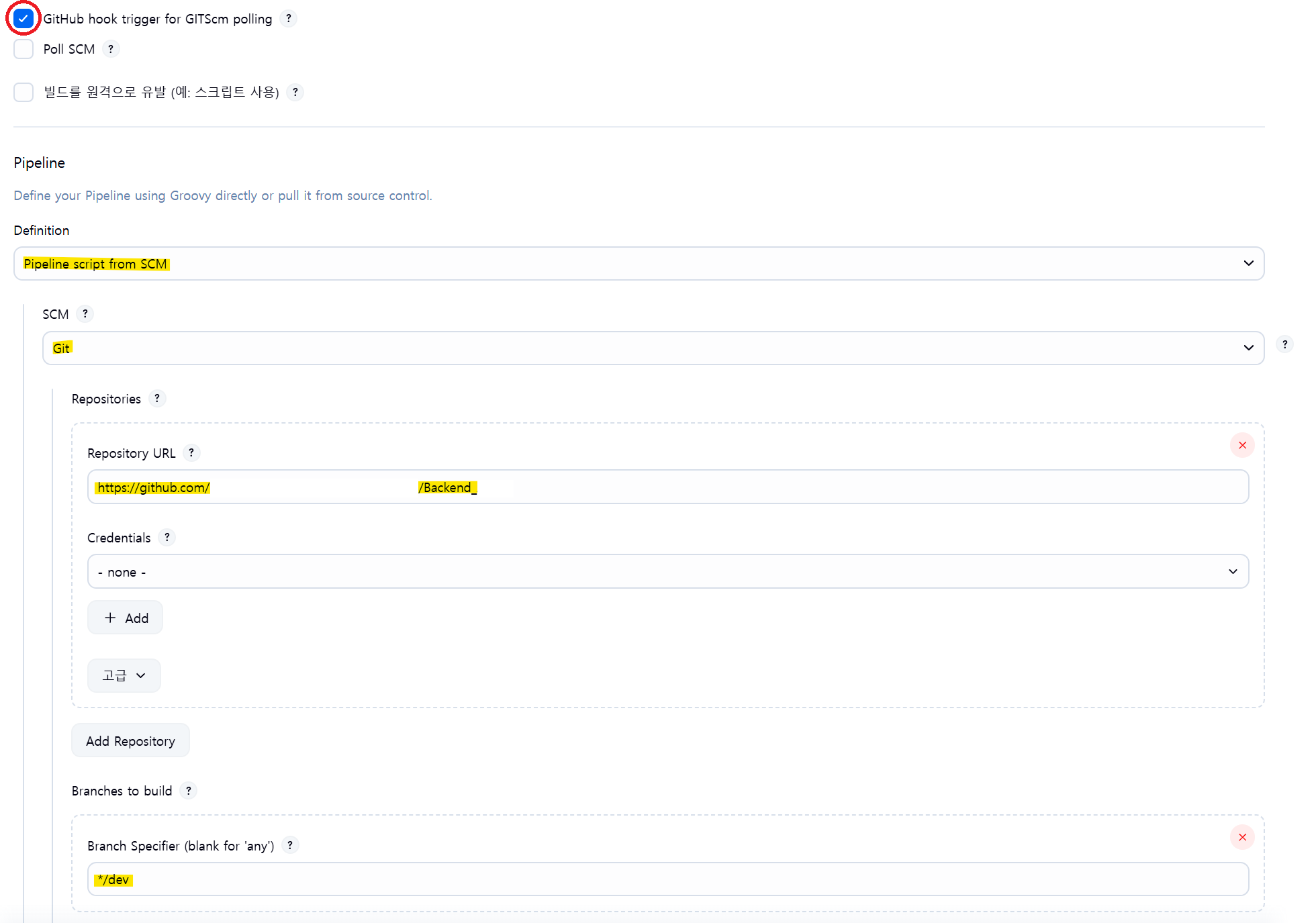

do6-img9

젠킨스 파이프라인을 위 사진처럼 생성해 준다. 본인은 dev 브랜취를 대상으로 할 것이다.

do6-img10

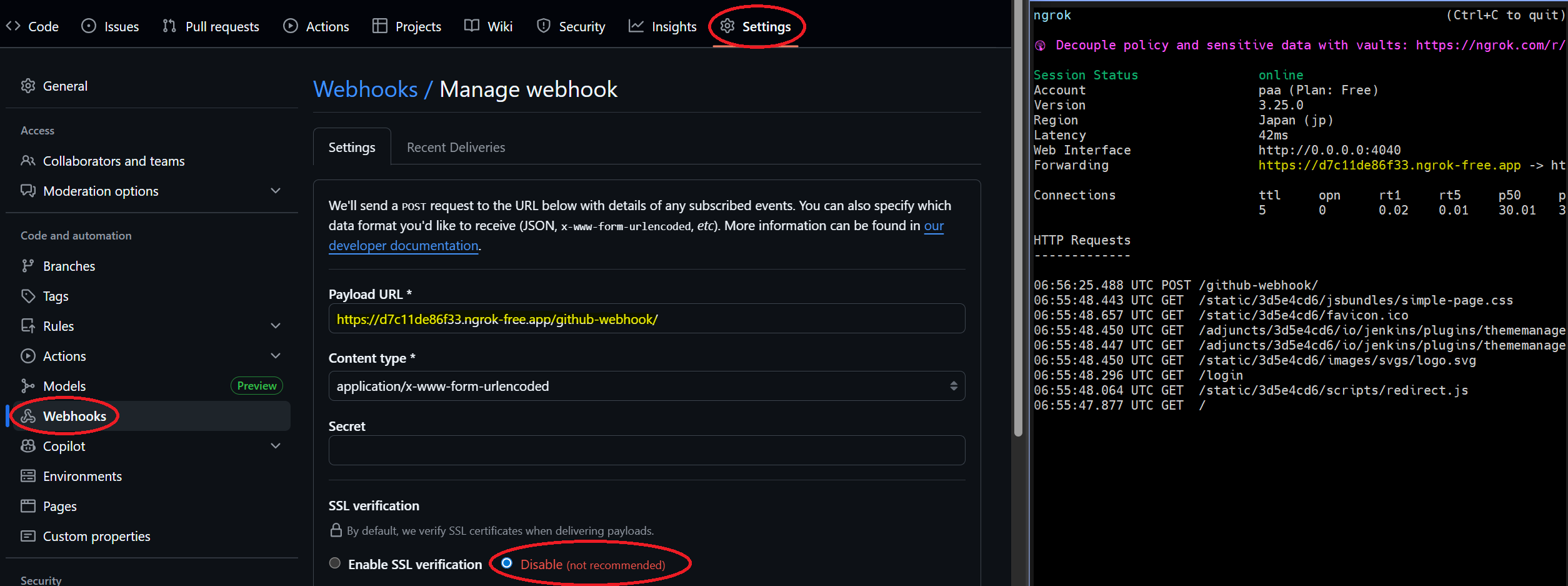

그 다음, 깃허브 레포지토리에서 웹훅을 등록할 것이다.

젠킨스는 웹훅을 지원하기 때문에 Payload URL에 (젠킨스 주소)/github-webhook/ 이렇게 설정하면
dev 브랜취에 푸쉬가 생길 때 마다 바로 젠킨스에 빌드를 수행하는 진기명기를 볼 수 있다.

문제는 로컬 IP로는 웹훅 등록이 불가능하기 때문에 ngrok 등을 사용해 젠킨스 ip&포트만 퍼블릭 도메인으로 바꿔줘야 하는 수고가 있지만 말이다…

참고로 ngrok은 로컬에 특정 포트를 넣어 작동시키면 해당 PC의 그 포트만 도메인으로 공개시키는, 편리한 프로그램이다.
사용법은 여기에 친절하게 나와있습니다~

아무튼 이렇게 해서 파이프라인을 만들고 dev 브랜취에 푸쉬 하면…

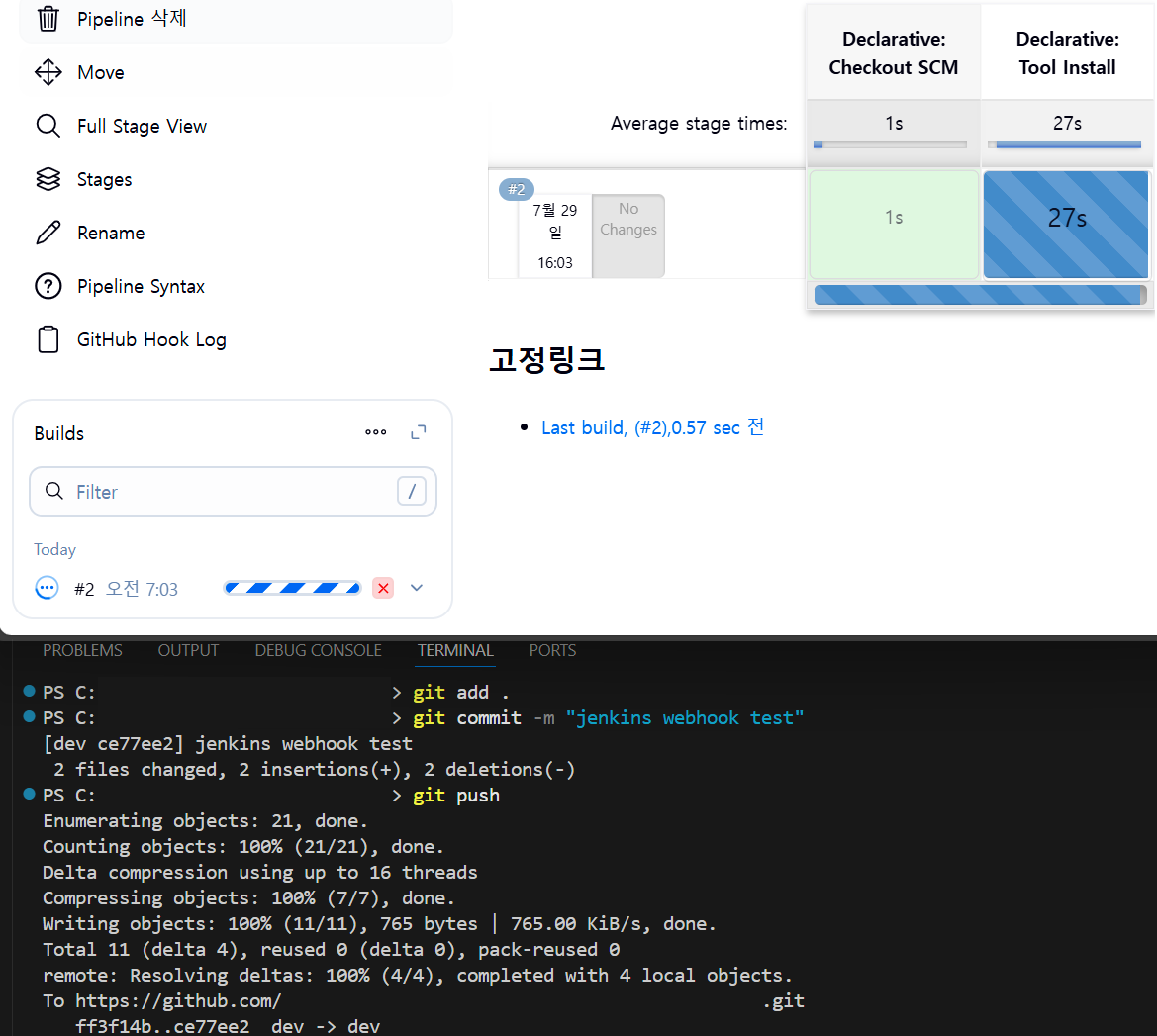

do6-img11

와우! 된다…………

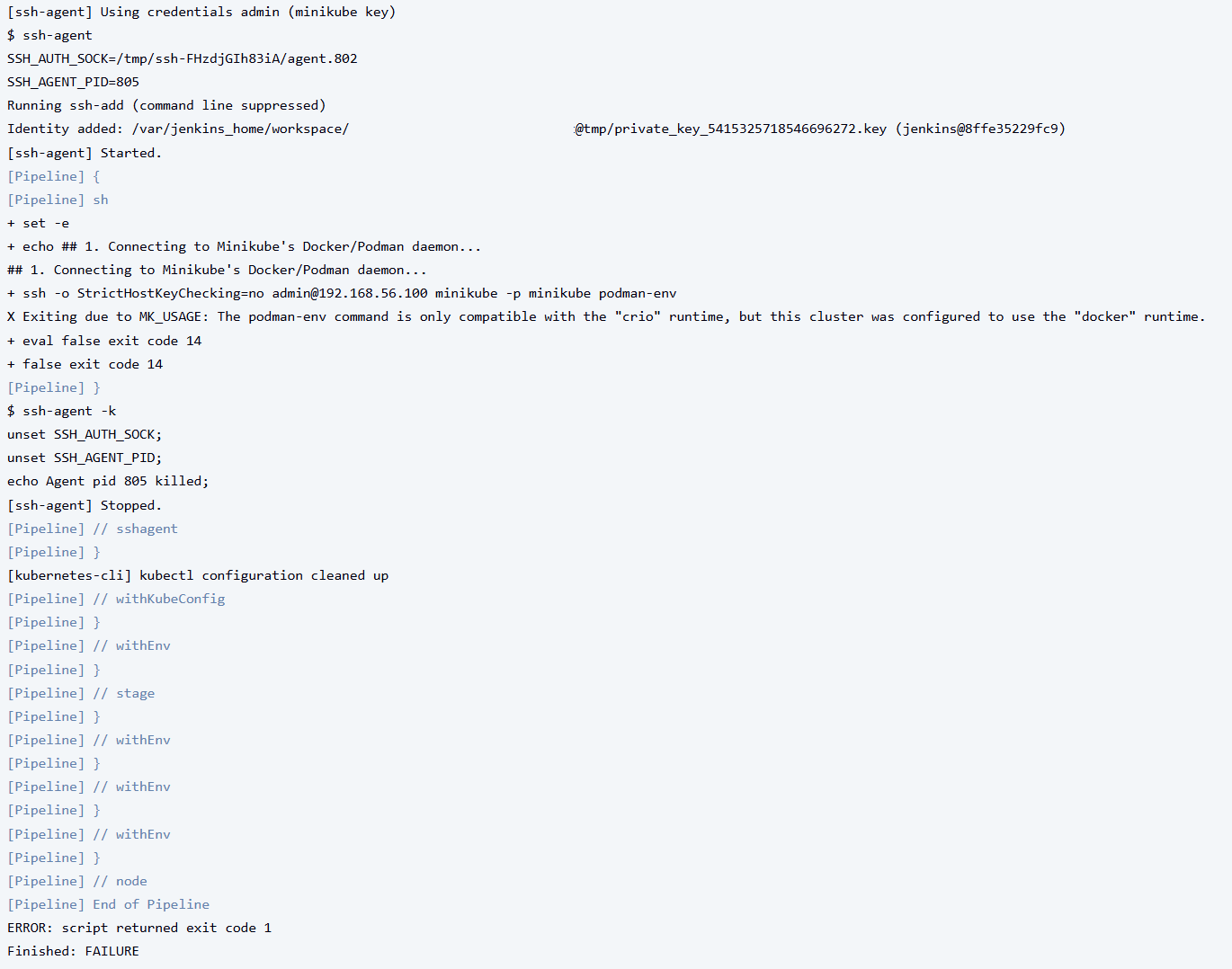

do6-img12

일 리가 없지.

요점은 현재 minikube 드라이버의 런타임이 docker 기반이라 발생한 오류라고 한다.

1
2
3

minikube stop
minikube delete
minikube start --driver=podman --container-runtime=crio

이렇게 minikube 런타임을 crio로 하여 다시 실행해 주자.

그 다음, 다시 푸쉬 하면…

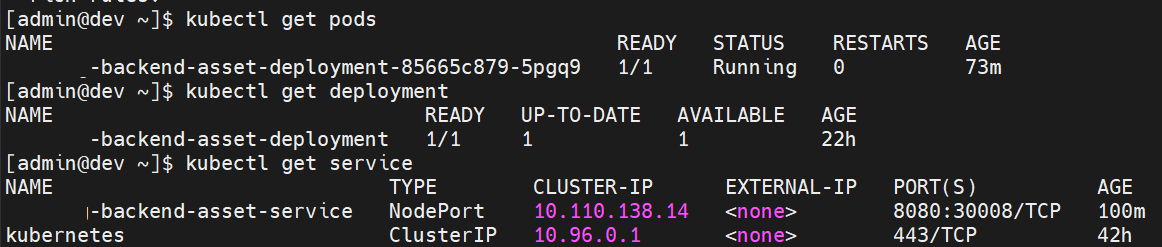

do6-img13

이렇게 디플로이먼트&포드와 서비스가 올라오는 것을 확인할 수 있다!
(실제 프로젝트로 넣었기 때문에 이름이 달라요)

요청 테스트

1

minikube service backend-test-service(서비스명)

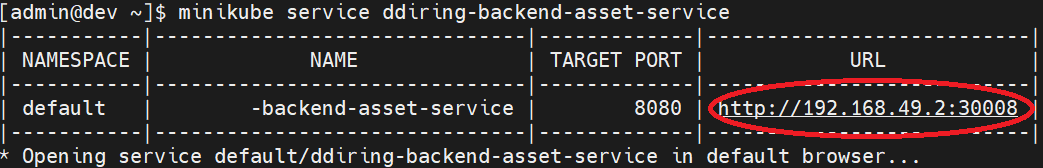

do6-img14

이렇게 입력하면 쿠버노드 IP가 뜬다.

이 IP로 API 요청을 보내보면…

do6-img15

이렇게 나온다!

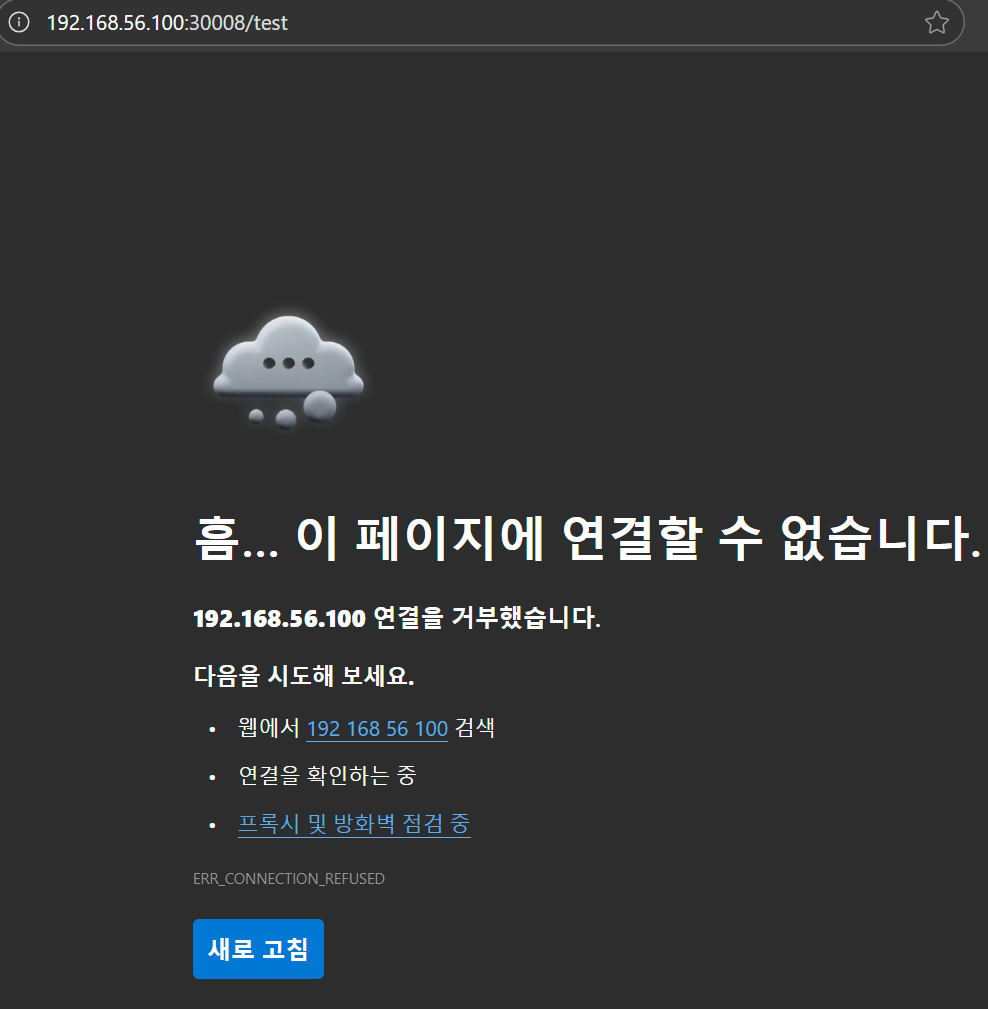

do6-img16

문제는 서비스로 노드포트를 열어 놓아도 호스트 PC에서 접근을 할 수 없었는데,
여기를 보니까 minikube 자체가 로컬 테스트를 목적으로 한 것이라 vm 밖에서 기본적으로 접근할 수 없다고 한다…

vm에 nginx를 깔아 리버스 프록싱을 구현하던가, 아님 정통 kubeadm으로 뜯어 고칠 방안을 생각해 봐야겠다.

devops
virtualbox linux kubernetes jenkins
This post is licensed under CC BY 4.0 by the author.
